下面是制作过程

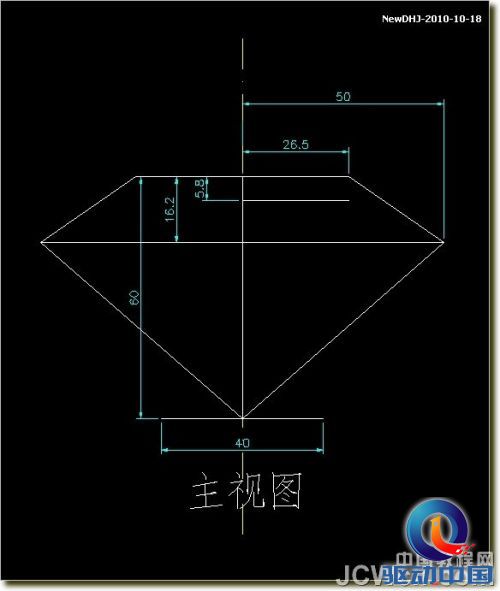

1、在主视图按尺寸画平面图

2、面域、旋转成钻石椎体。

3、在钻石体的5.8处SEC切割并分解成线

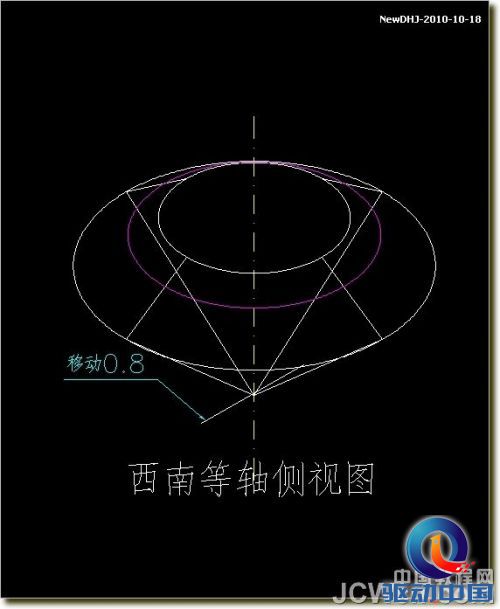

4、切换到西南等轴侧视图，把底下40长的线向后移动0.8

5、在钻石椎体两个圆角边缘原地复制两条圆线

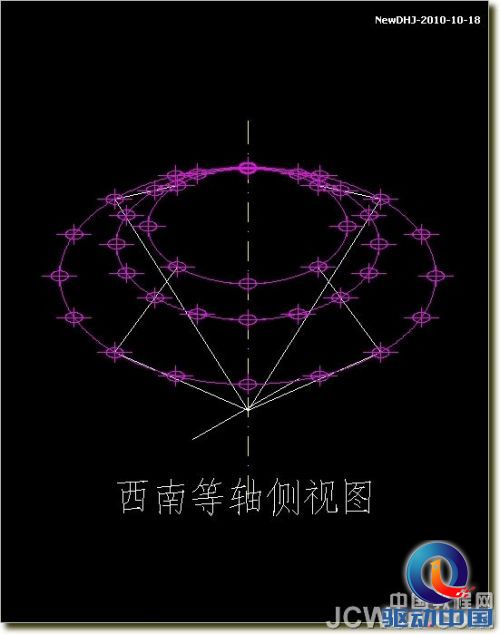

6、三个圆分别等分16、16、8份

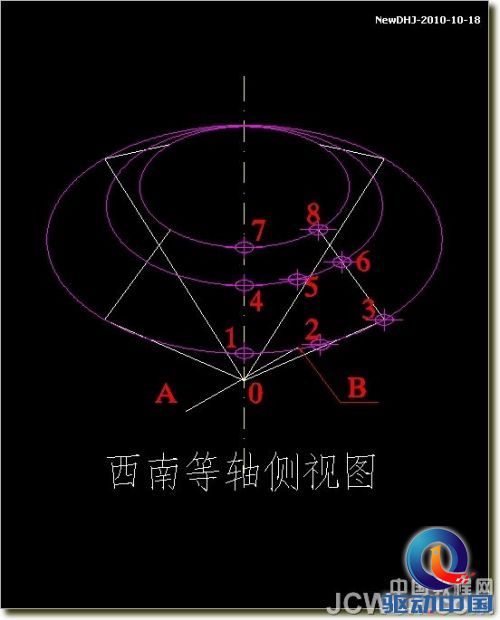

7、为了方便捕捉点位，把多余的点删除并编上号

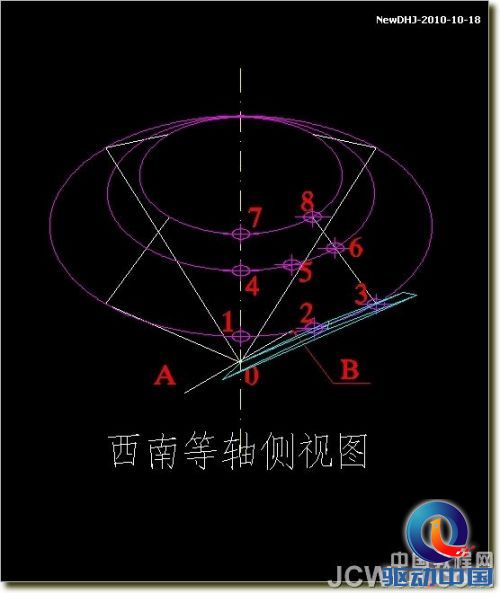

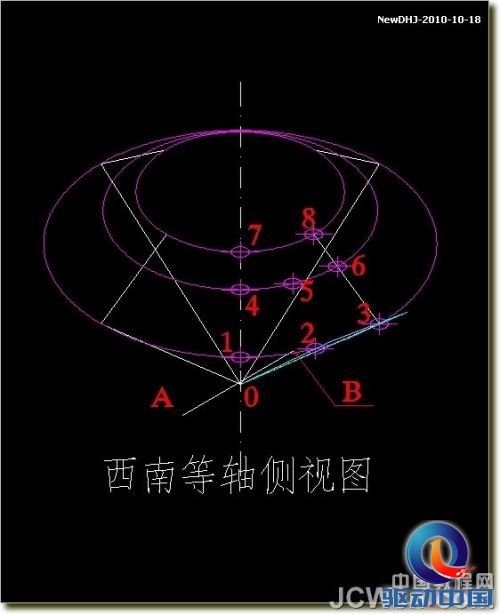

8、以0、2、3做成三角面域并以0位基点缩放1.2倍

9、拉伸;倾斜角(T)：315;拉伸的高度：2
