真挚钻石心！AutoCAD建模教程：绘制八心八箭的高贵奢华钻石（4）

• 高贵
• 钻石
• 教程
• AutoCAD

24、与上次对称：以7、5、1做成三角面;以“7”点位基点缩放2.2倍;拉伸;倾斜角(T)：315;拉伸的高度：2

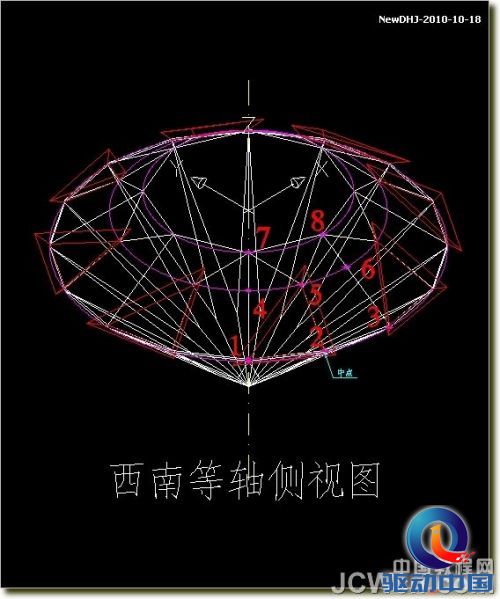

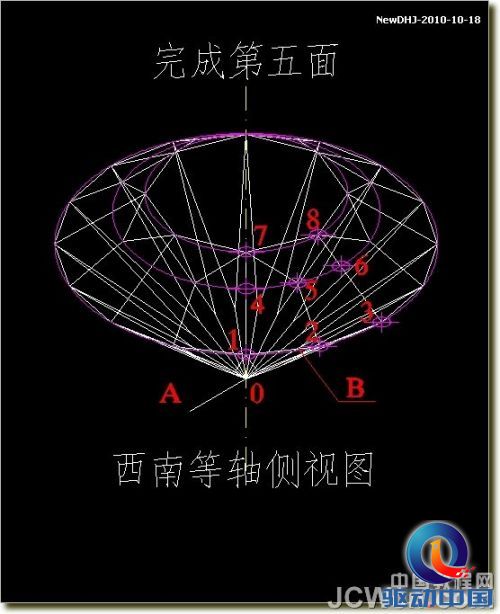

25、同样以中心线环形阵列8个，差集。完成第五面的切割

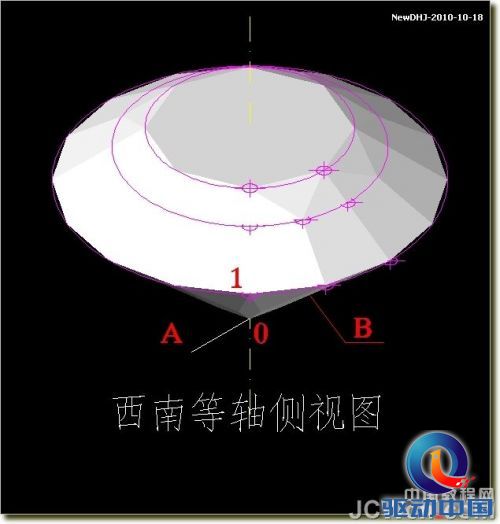

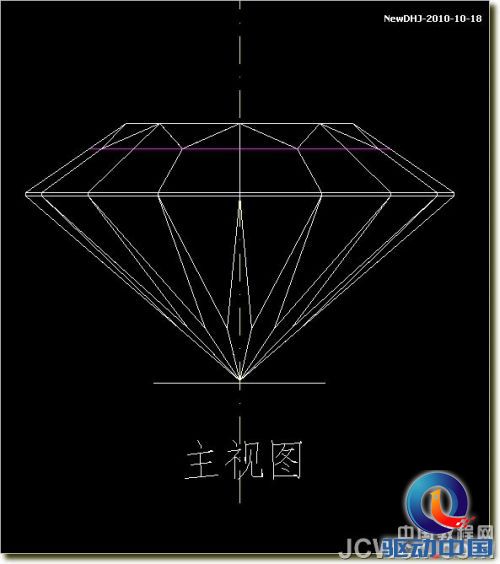

26、回到主视图。以钻石体的外圆剖切开，上半体向上移动0.7

27、截平面拉伸0.7。全部并集

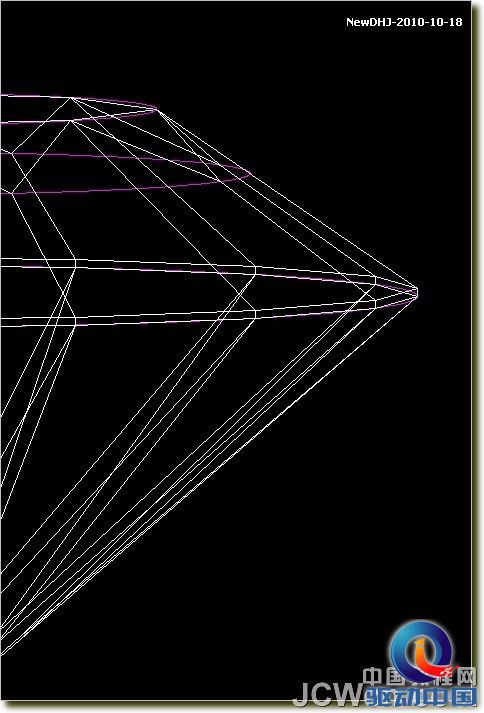

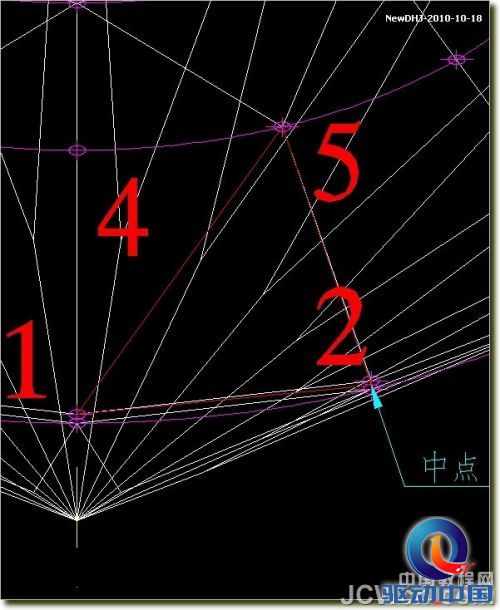

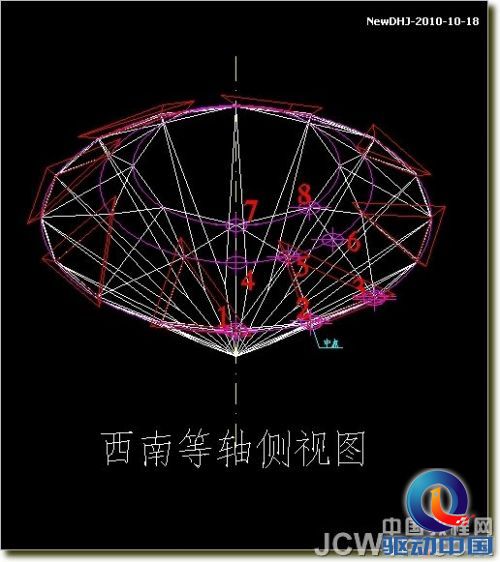

28、以5、1、及点位“2”移动位置后的中点做成三角

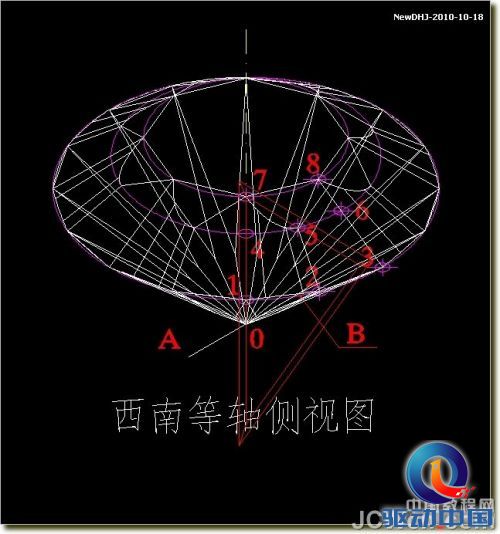

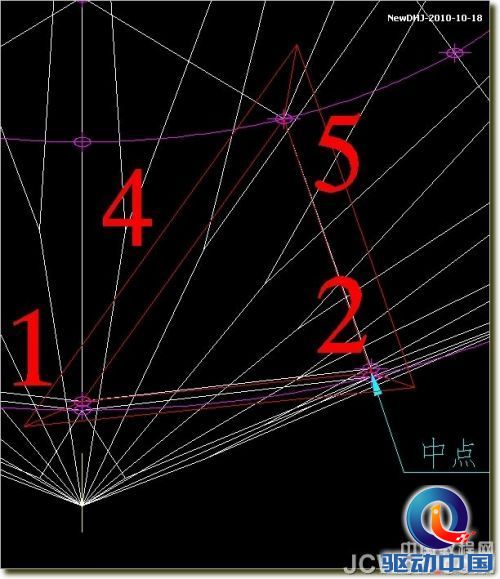

29、拉伸;倾斜角(T)：315;拉伸的高度：2

30、以中心线环形阵列8个

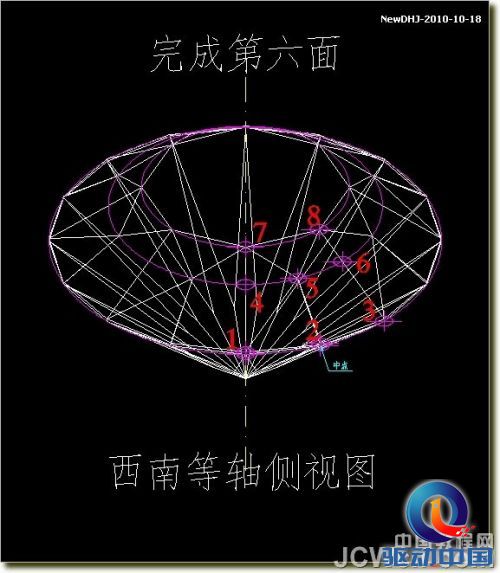

31、差集。完成第六面的切割

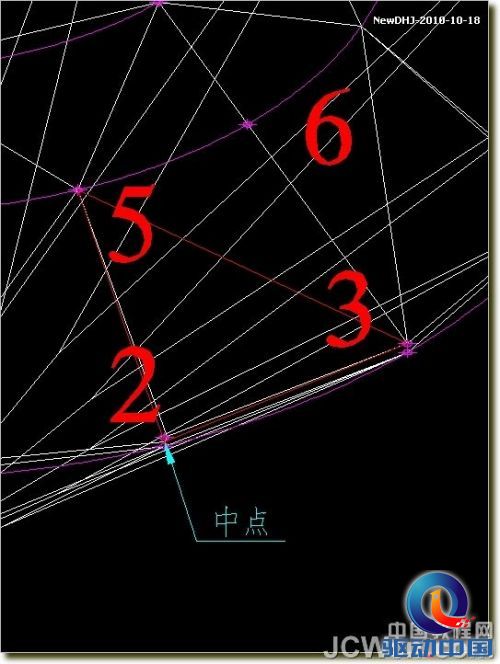

32、与上次对称：以5、3、及点位“2”移动位置后的中点做成三角面

33、拉伸;倾斜角(T)：315;拉伸的高度：2，以中心线环形阵列8个

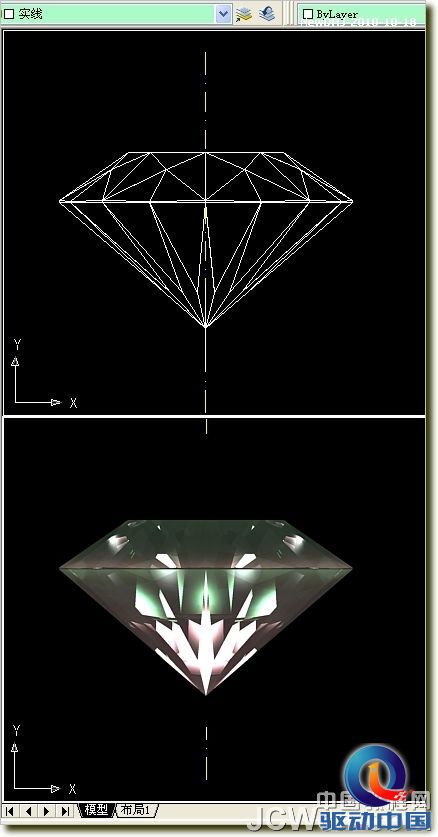

34、差集。完成第七面的切割。作图已经完成

35、清理一下，大功告成。
