真挚钻石心！AutoCAD建模教程：绘制八心八箭的高贵奢华钻石（3）

• 高贵
• 钻石
• 教程
• AutoCAD

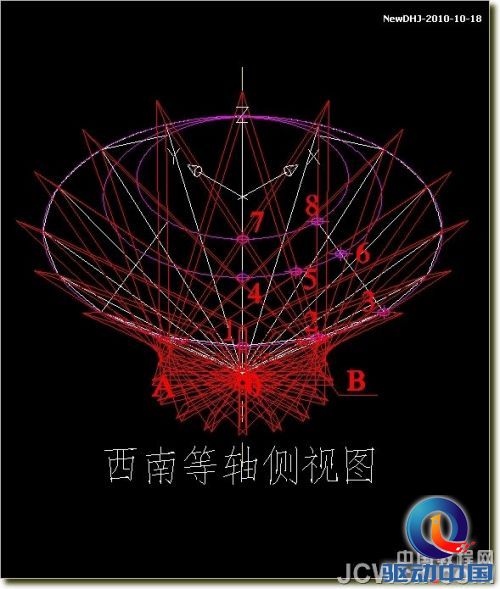

10、以中心线环形阵列16个

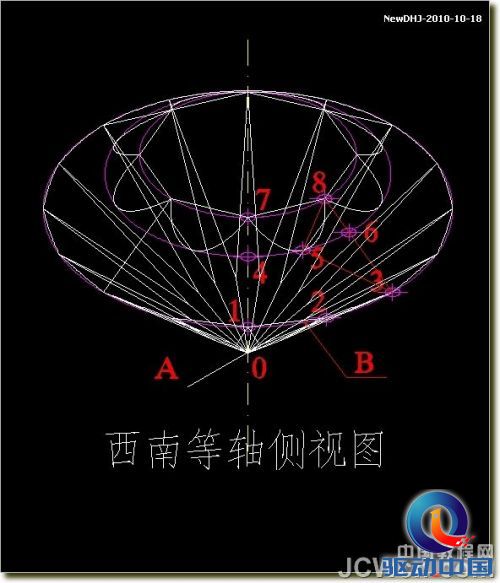

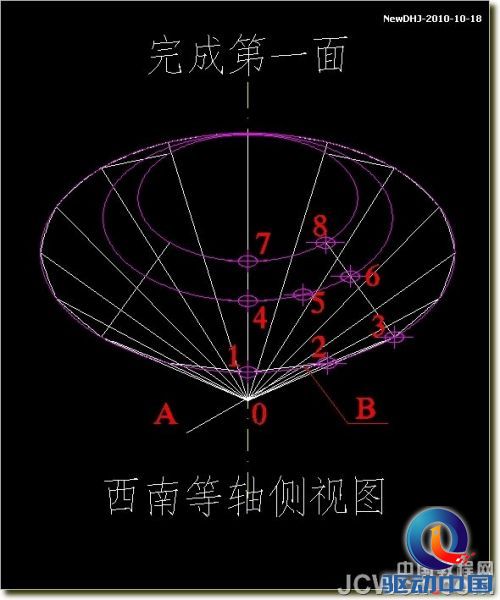

11、差集。完成第一面的切割

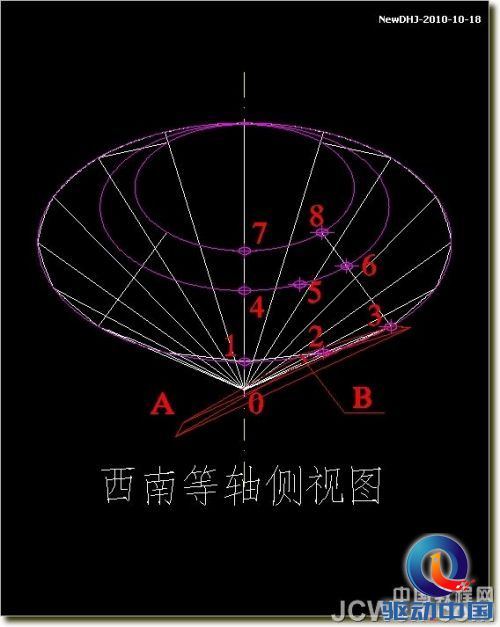

12、以A、B、3做成三角面

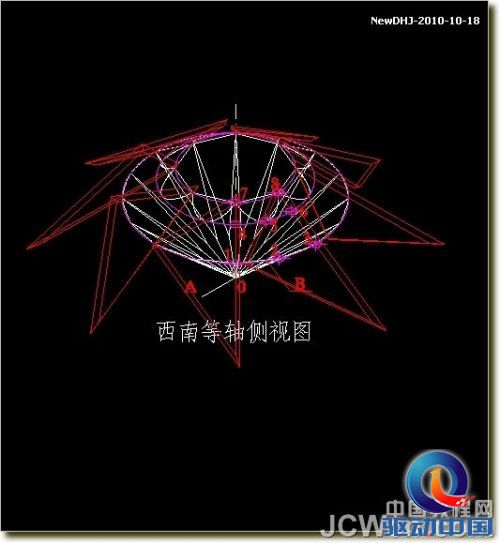

13、拉伸;倾斜角(T)：315;拉伸的高度：2

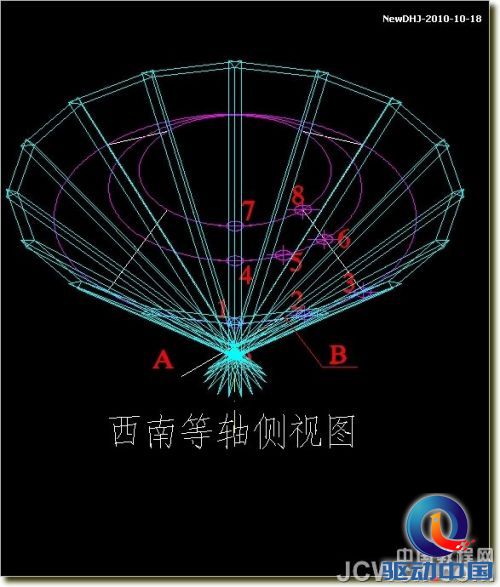

14、以中心线环形阵列16个

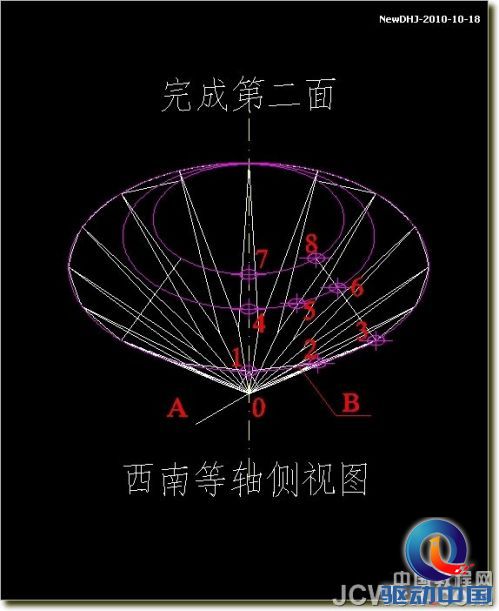

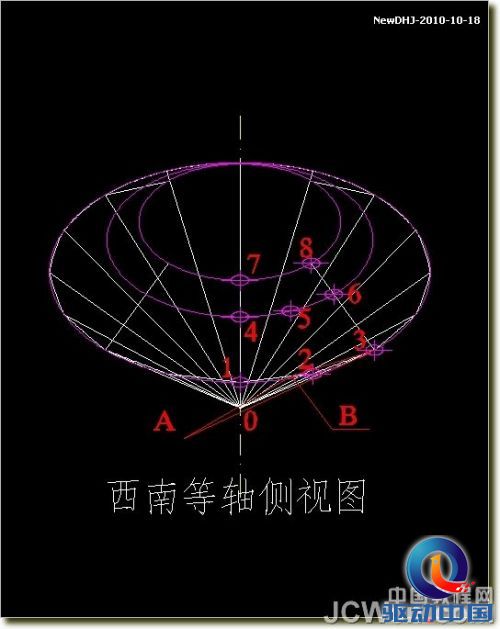

15、差集。完成第二面的切割

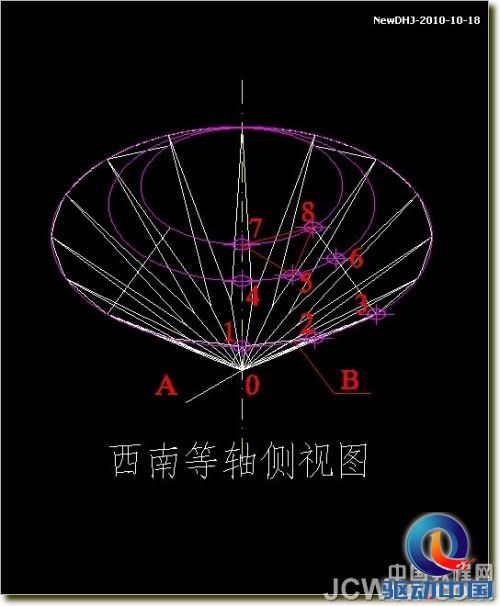

16、以5、7、8做成三角面

17、以三角面上边中点为基点缩放1.2;拉伸2

18、以中心线环形阵列8个

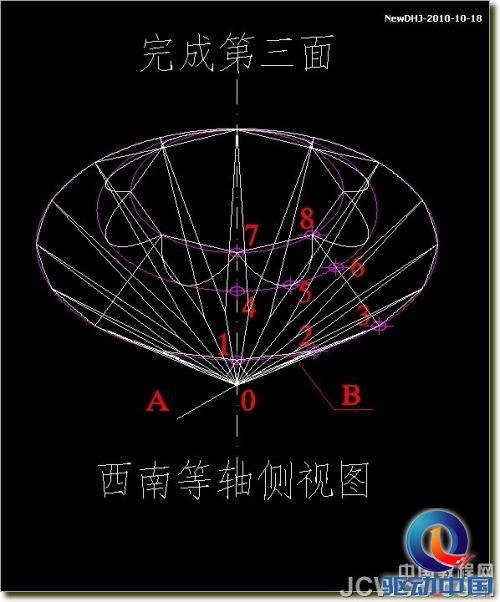

19、差集。完成第三面的切割

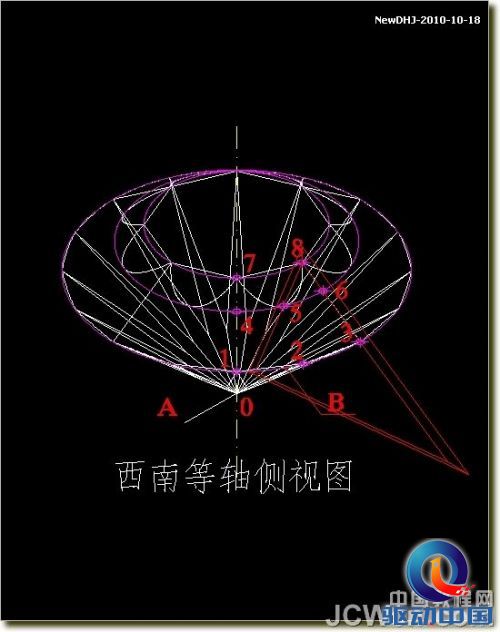

20、以8、5、3做成三角面

21、以“8”点位基点缩放2.2倍;拉伸;倾斜角(T)：315;拉伸的高度：2

22、以中心线环形阵列8个

23、差集。完成第四面的切割
